中空旋转平台CS闭环款步进型

产品详情

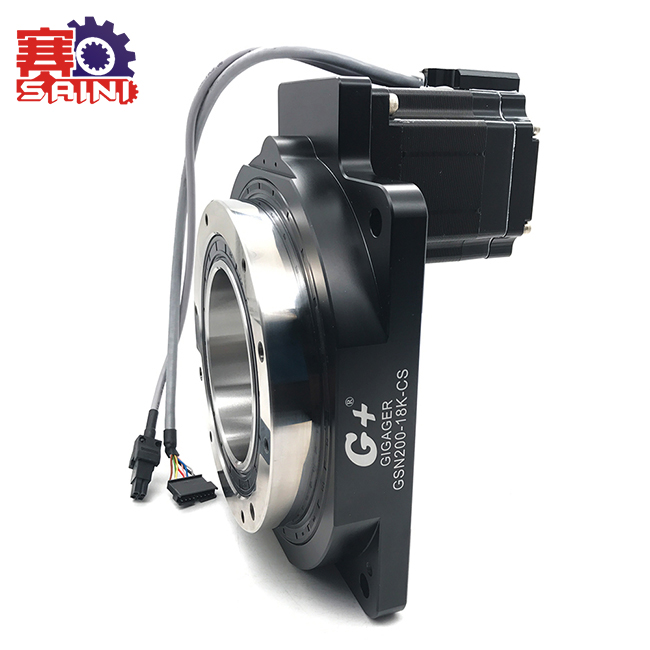

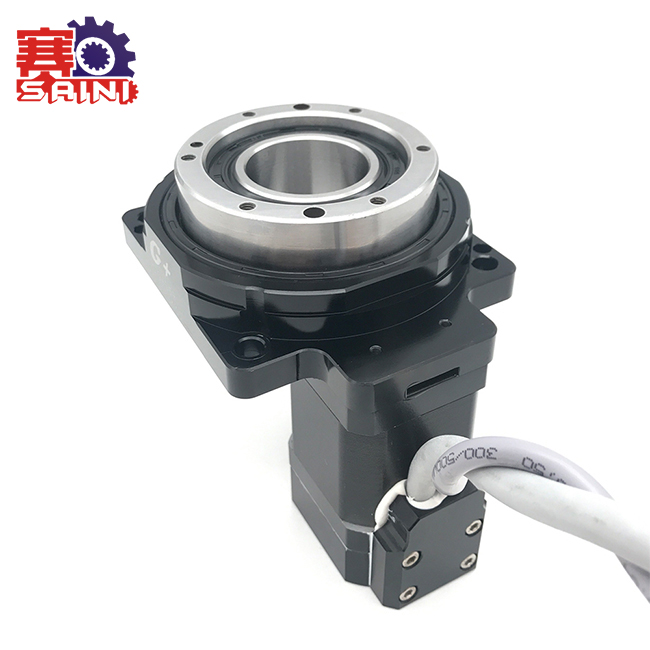

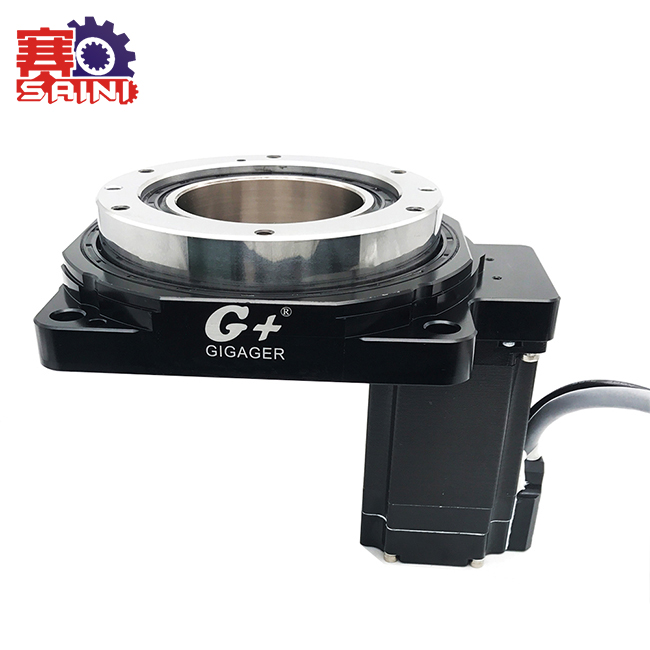

CS型GIGAGER中空旋转平台系列产品,结合了高刚性空心旋转工作台和专用闭环步进电机和驱动器组件。它保留了步进电机的实用性,同时还允许高精度定位大惯性负载。

•旋转平台和步进电机的一体式结构使设计更容易

•大口径中空结构

•配以闭环步进电机提供卓越的性能

•高精准度

•敏捷响应

•低速时保持稳定性

•无噪音

•高扭矩输出

•设置简单

•脉冲输入,4位显示,4位功能按钮型驱动器


1、产品介绍

中空旋转平台是一种全新的旋转负载装置,它集高传动效率、高精度、高刚性、高性价比于一身,综合了伺服马达、凸轮分割器及直驱马达的优势。

使用高精度齿轮结构和径向轴承,提高了扭矩和刚性,承载更稳重,搭配伺服马达或步进马达可做任意角度分割,既可满足分割器无法实现的位数控制,定位精度又可媲美直驱马达,可在短时间内实现惯性负载的定位。


2、产品特性

■ 通过直接连接可提高可靠性、降低成本

可直接将需要装置的工作台及机械手臂安装在旋转平台上。与使用皮带轮等机械零件相比,可减少机械设计、零件调配、皮带状态调整等环节耗费的时间与费用。

■ 无齿隙的高精度定位

无齿隙,定位精度≦ 1min,重复定位精度可达 ±5弧秒

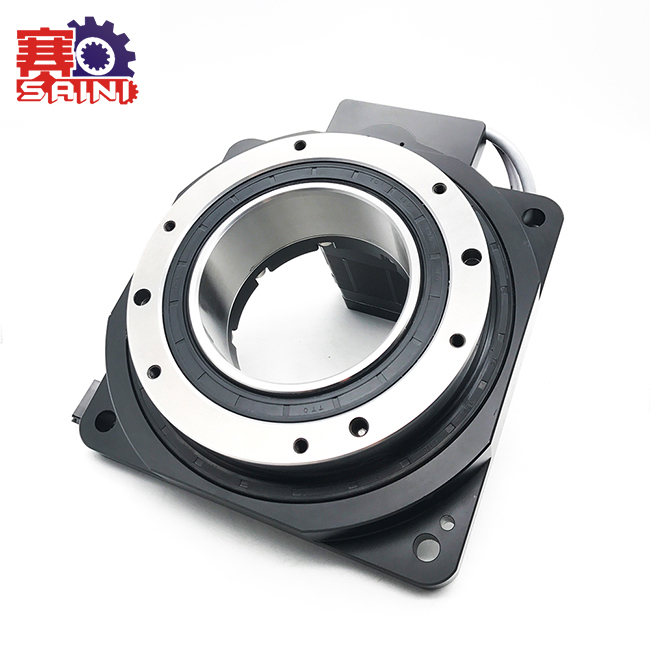

■ 大口径中空结构

配线、配管更方便简洁,在布线复杂的配线、配管环境下此特性的优势尤为突出。

注意:重复定位精度是在恒定负载下在恒定温度(常温)下测量的。

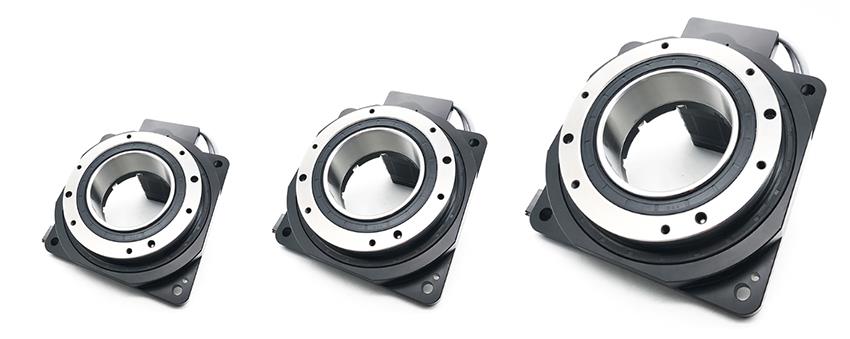

孔径范围:Φ20~Φ150,允许转矩范围:1.2~50Nm。

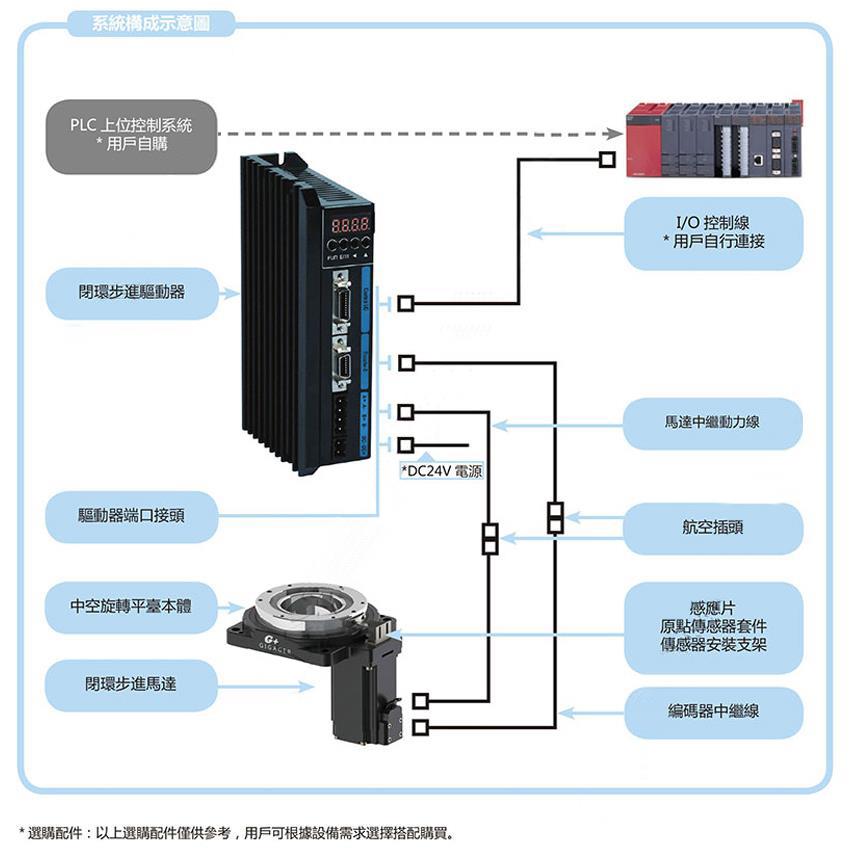

3、系统构成

标准配置:中空旋转平台×1套,电机中继线×1条(2.5M),闭环步进电机×1套,编码器中继线×1条(2.5M),步进电机驱动器×1套,I / O控制线×1条(1M),驱动器端口连接器×4个,传感器板×1套,航空插头×2个,光电传感器×1套,传感器支架×1套,其余为客户自购配件。

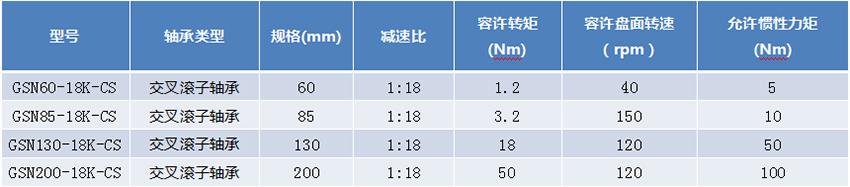

4、中空旋转平台-CS闭环步进型供应型号

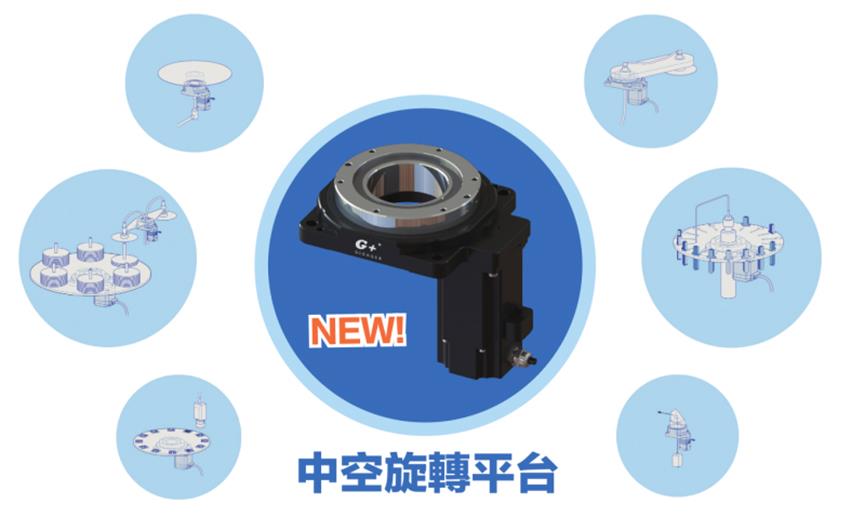

5、中空旋转平台的应用

中空旋转平台可应用于数控分度装置,旋转台,军用雷达,激光打标机,陀螺测试,重力传感器测试,手机电子罗盘测试等精密电子产品。它还可用于机器人手臂关节,自动化生产线,测试设备,激光切割等。如果中空旋转平台与准双曲面旋转平台一起组合达到的效率会更佳。



 6、如何选择正确的型号

选型时我们需要您提供以下信息给我们的技术销售,我们的工程师将会根据您的需求选出合适的型号

1、负载多少?装载物的尺寸形状;

2、转盘材质:钢或铝,或_________,外径= ______ mm,厚度= _______ mm;

3、工位多少,或者运转方式;

4、每行程运转时间=旋转时间+定位时间:_________秒= ________ + _________秒;

5、夹具重量:____________kg /个,夹具数量:________个;

6、关于您设备的照片、图纸等信息。
