中空旋转平台OS开环步进型

产品详情

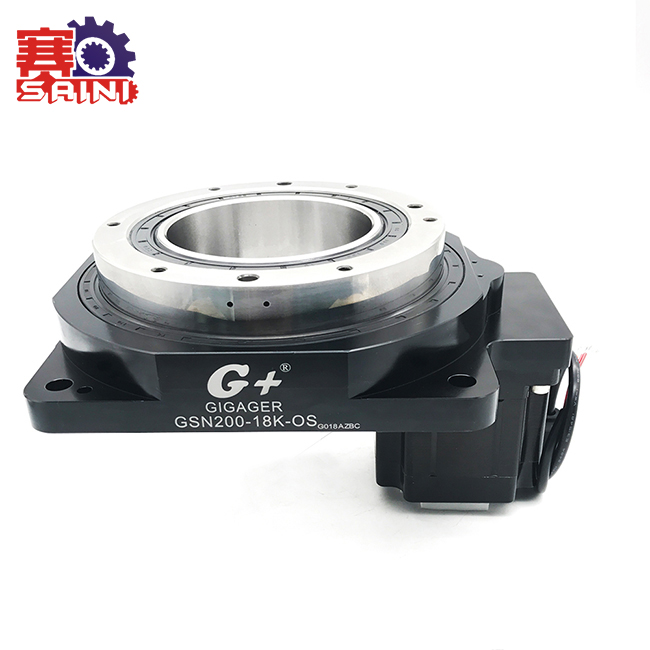

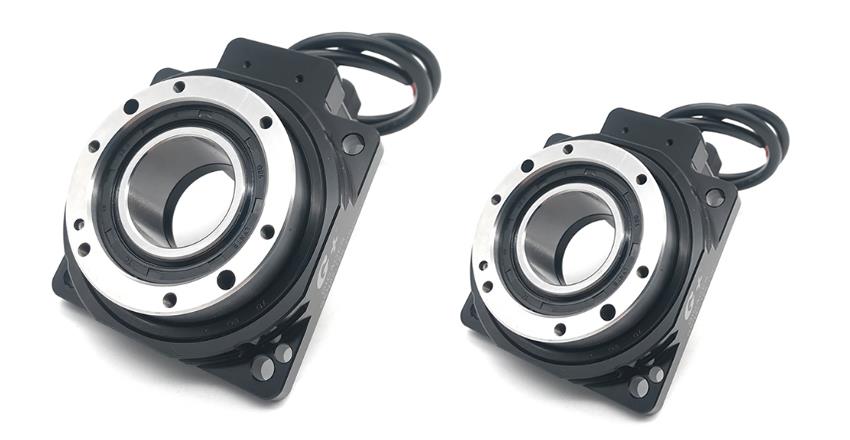

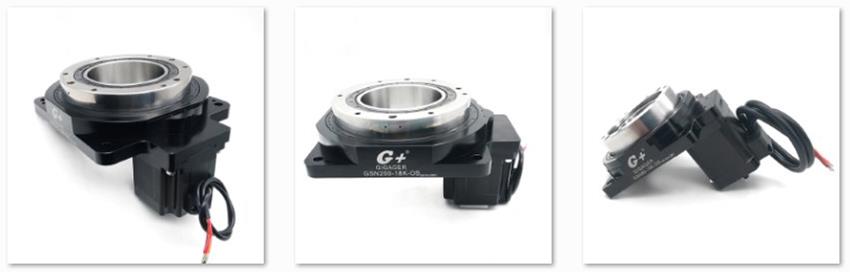

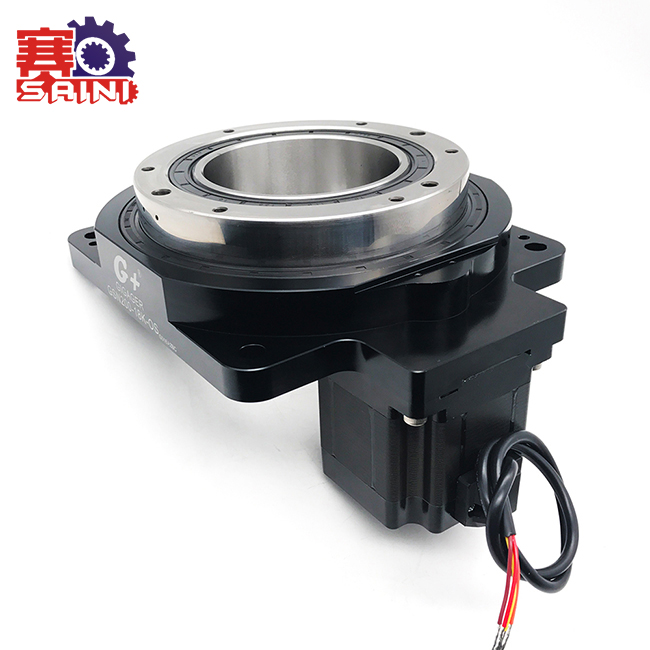

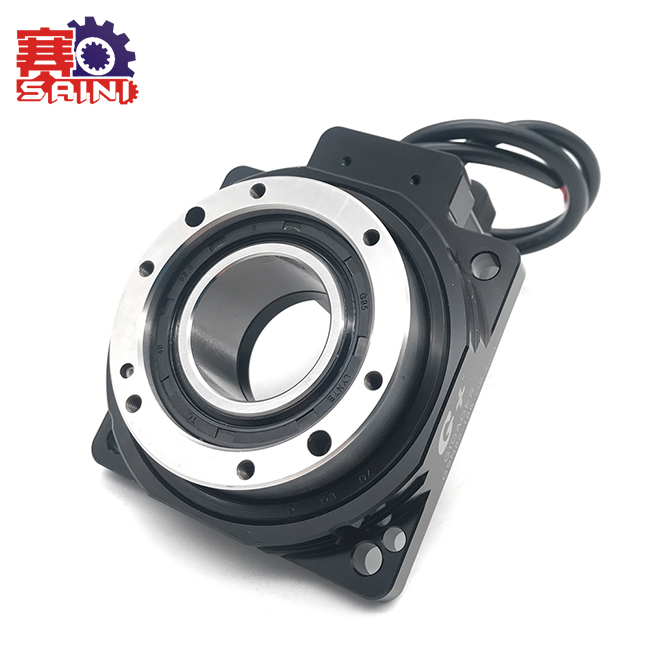

吉嘉OS开环步进型中空转台系列产品,结合了高精度旋转平台和专用开环步进电机和驱动器组件。它保留了步进电机的实用性,同时还允许高精度定位大惯性负载。


•旋转平台和步进电机的一体式结构使设计更容易

•大口径中空结构

•配以开环步进电机,彰显高性价比优势;






1、产品介绍

中空旋转平台是一种全新的旋转负载装置,它集高传动效率、高精度、高刚性、高性价比于一身,综合了伺服马达、凸轮分割器及直驱马达的优势。

使用高精度齿轮结构和径向轴承,提高了扭矩和刚性,承载更稳重,搭配伺服马达或步进马达可做任意角度分割,既可满足分割器无法实现的位数控制,定位精度又可媲美直驱马达,可在短时间内实现惯性负载的定位。








2、产品特性


通过直接连接可提高可靠性、降低成本

可直接将需要装置的工作台及机械手臂安装在旋转平台上。与使用皮带轮等机械零件相比,可减少机械设计、零件调配、皮带状态调整等环节耗费的时间与费用。


DD马达和凸轮分割器的理想替代品

GIGAGER空心旋转执行器具有伺服电机、凸轮分割器和DD马达的优点,可实现任意角度的分割和高定位精度。


大口径中空结构

配线、配管更方便简洁,在布线复杂的配线、配管环境下此特性的优势尤为突出。


无齿隙的高精度定位

无齿隙,重复定位精度高达±5弧秒,定位精度≤2弧分。

注意:重复定位精度是在恒定负载下在恒定温度(常温)下测量的。








孔径范围:Φ28~Φ150,允许转矩范围:1.2~50Nm。

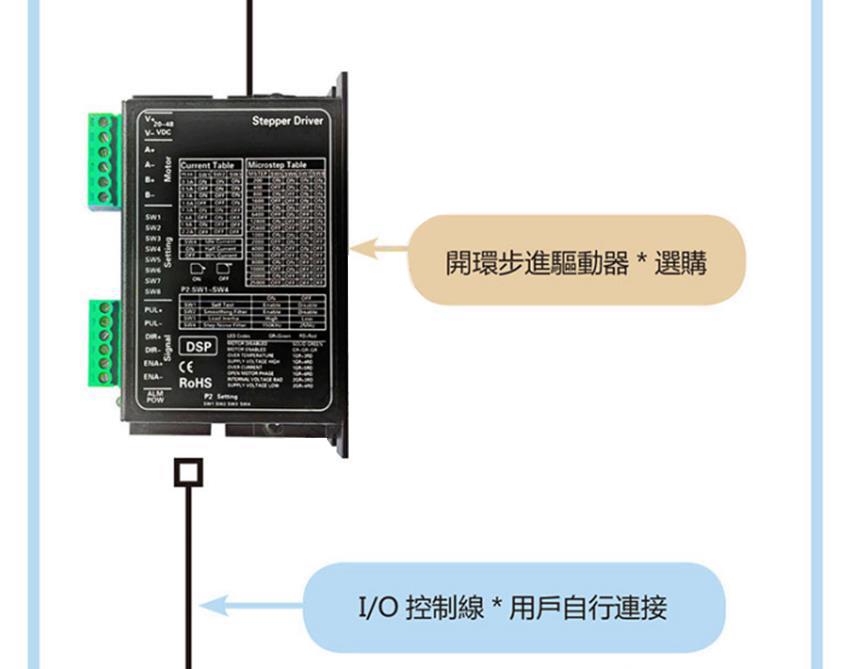

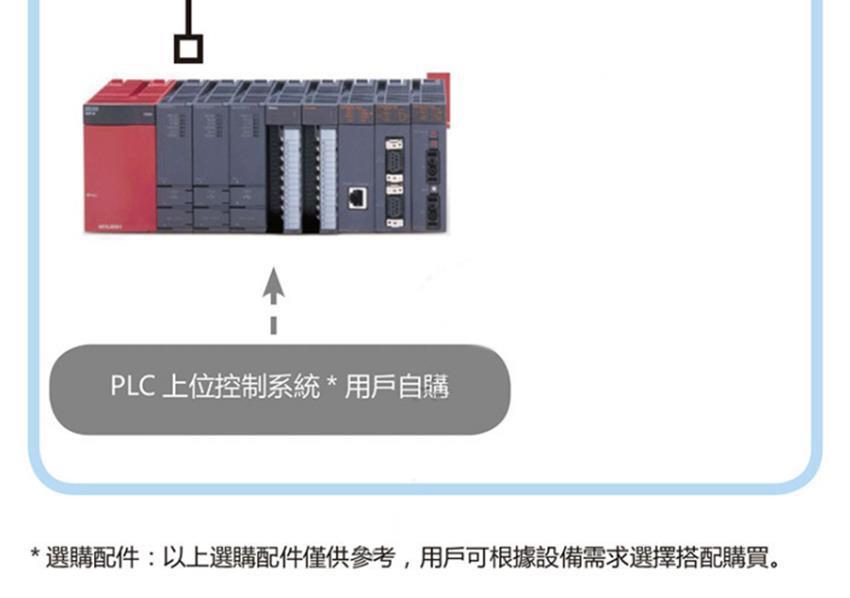

3、系统构成

标准配置:中空旋转平台×1套,原点传感器×1件,开环步进电机×1套,传感器安装支架×1件,感应片×1件,I / O控制线×1条(1M),其余为客户自购配件。

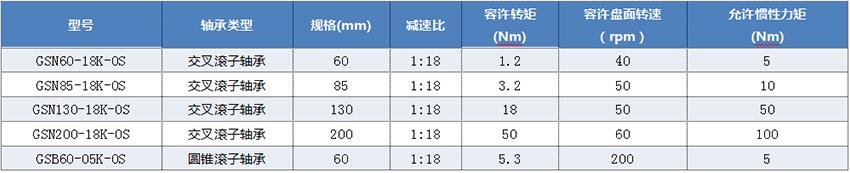

4、中空旋转平台-OS开环步进型供应型号

有关详细信息,请联系客服索取目录。

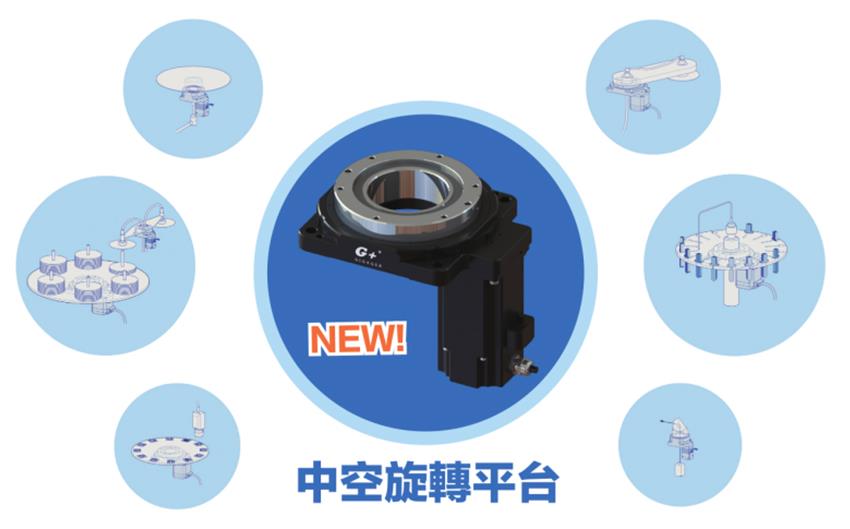

5、中空旋转平台的应用

中空旋转平台可应用于数控分度装置,旋转台,军用雷达,激光打标机,陀螺测试,重力传感器测试,手机电子罗盘测试等精密电子产品。它还可用于机器人手臂关节,自动化生产线,测试设备,激光切割等。








6、如何选择正确的型号

选型时我们需要您提供以下信息给我们的技术销售,我们的工程师将会根据您的需求选出合适的型号

1、负载多少?装载物的尺寸形状;

2、转盘材质:钢或铝,或_________,外径= ______ mm,厚度= _______ mm;

3、工位多少,或者运转方式;

4、每行程运转时间=旋转时间+定位时间:_________秒= ________ + _________秒;

5、夹具重量:____________kg /个,夹具数量:________个;

6、关于您设备的照片、图纸等信息。








7、常见问题

Q1。如何选择符合我们要求的减速机?
答:您可以参考我们的目录选择减速机,或者我们可以根据您的要求帮助您选择合适的型号。如需选型,请联系我们的技术销售人员。

Q2。在下订单之前我们应该提供哪些信息?
答:请联系我们的技术销售人员,告知减速机类型,比例,输入和输出类型,输入法兰,安装位置和电机信息等。

Q3。您的保修条款是什么?
答:我们提供自交付之日起12个月的免费保修。有关详细信息,请参阅目录。

Q4。你在交货前测试所有商品吗?
答:是的,我们在交货前有100%的测试。我们在交货前接受第三方检验。

Q5。你的交货时间怎么样?
答:对于小批量标准产品,我们有足够的库存,应在收到您的付款后3天内发出。对于大批量订单,货期大约需要15-20天。

Q6。你需要招募经销商吗?
答:我们热忱欢迎各地优质经销商的加盟。

Q7:您如何使我们的业务长期和良好的关系?
答:我们用优良的品质和有竞争力的价格,以确保客户利益。
