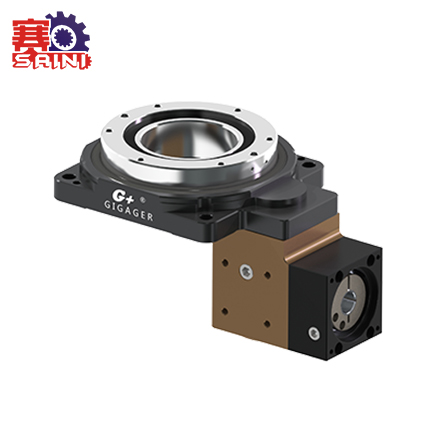

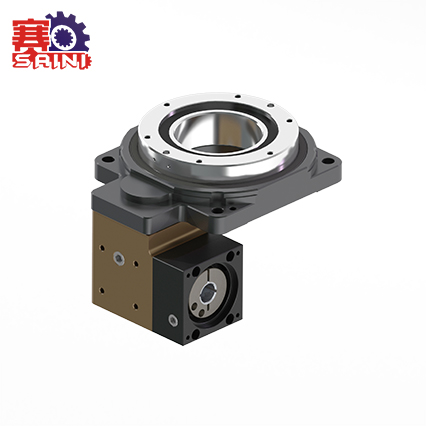

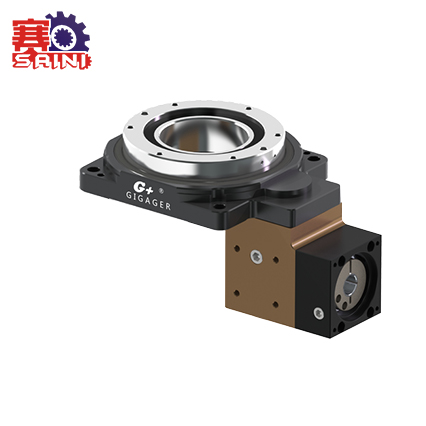

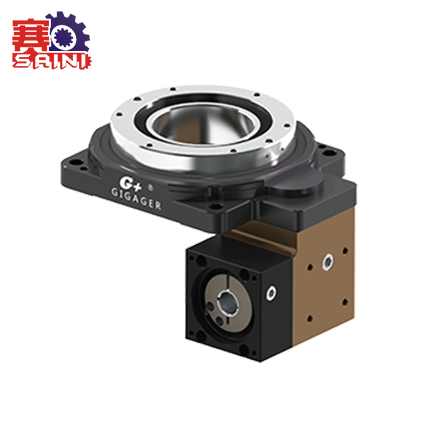

高扭矩中空旋转平台

产品详情

1.产品介绍

中空旋转平台是一种全新的旋转负载装置,它集高传动效率、高精度、高刚性、高性价比于一身,综合了伺服马达、凸轮分割器及直驱马达的优势。

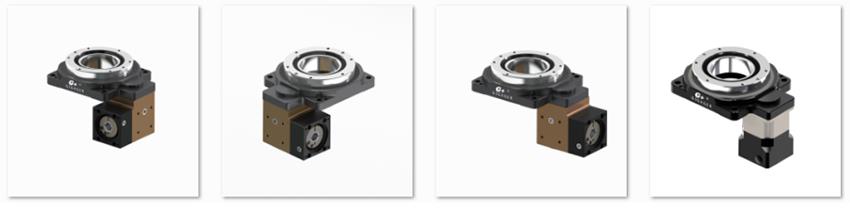

GSG系列高扭矩中空旋转平台使用高精度齿轮结构和径向轴承,再进一步与行星或直角减速机进行二段减速一体化设计,结构更精巧,提高了扭矩和刚性,承载更稳重,搭配伺服马达或步进马达可做任意角度的减速机,既可满足分割器无法实现的位数控制,定位精度又可媲美直驱马达,可在短时间内实现惯性负载的定位。




2、产品特性

■ 二段减速一体化设计

小齿主轴与二段做同轴一体化组装,大幅提升同心度及齿轮转矩同时节省空间、降低成本。

■ 高转矩齿轮

齿轮系数得以提升,可承受更大负载

■ 寿命长

精度寿命可达30000hr。

■ 通过直接连接可提高可靠性、降低成本

可直接将需要装置的工作台及机械手臂安装在旋转平台上。与使用皮带轮等机械零件相比,可减少机械设计、零件调配、皮带状态调整等环节耗费的时间与费用。

■ 马达配置

可自由选配各品牌步进马达或伺服马达。

■ 无齿隙的高精度定位

无齿隙,定位精度≦ 1min,重复定位精度可达 ±5弧秒

■ 大口径中空结构

配线、配管更方便简洁,在布线复杂的配线、配管环境下此特性的优势尤为突出。

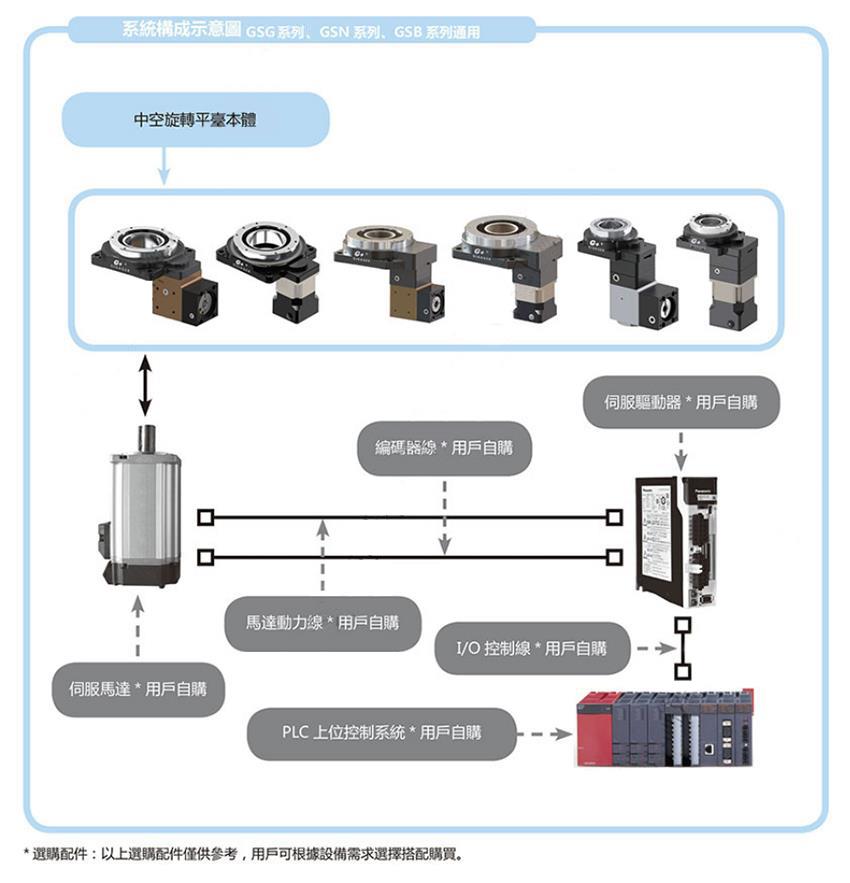

3、系统构成

标准配置:平台本体×1台,原点传感器套件×1套,感应片×1件,传感器安装支架×1套,其余为客户自购配件。

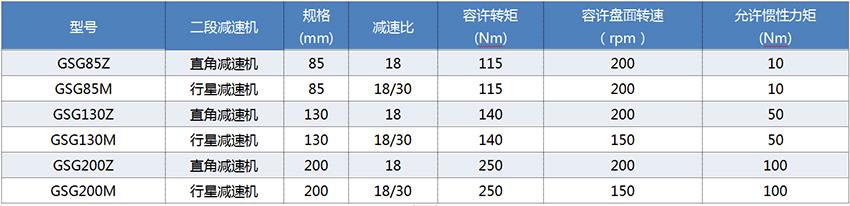

4.中空旋转平台GSG高扭矩系列供应型号



有关详细信息,请参阅附件目录。(在此页下载PDF)


5.  中空旋转平台的应用

中空旋转平台可应用于数控分度装置,旋转台,军用雷达,激光打标机,陀螺测试,重力传感器测试,手机电子罗盘测试等精密电子产品。它还可用于机器人手臂关节,自动化生产线,测试设备,激光切割等。
