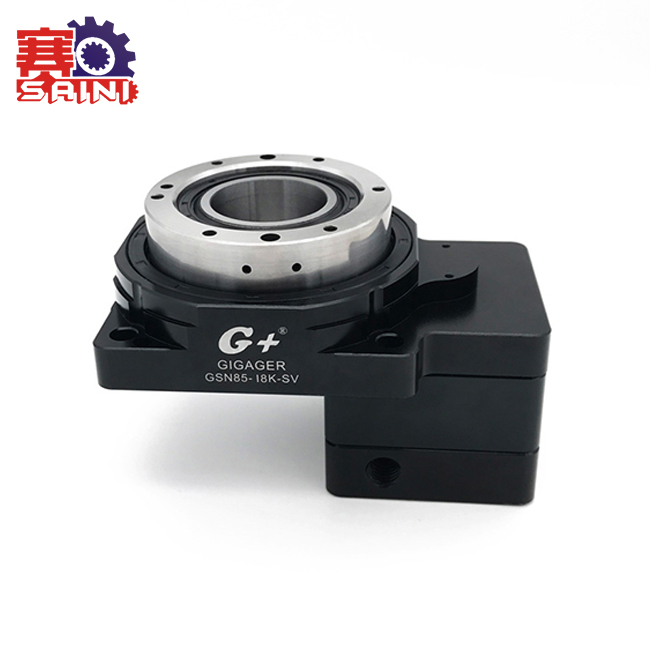

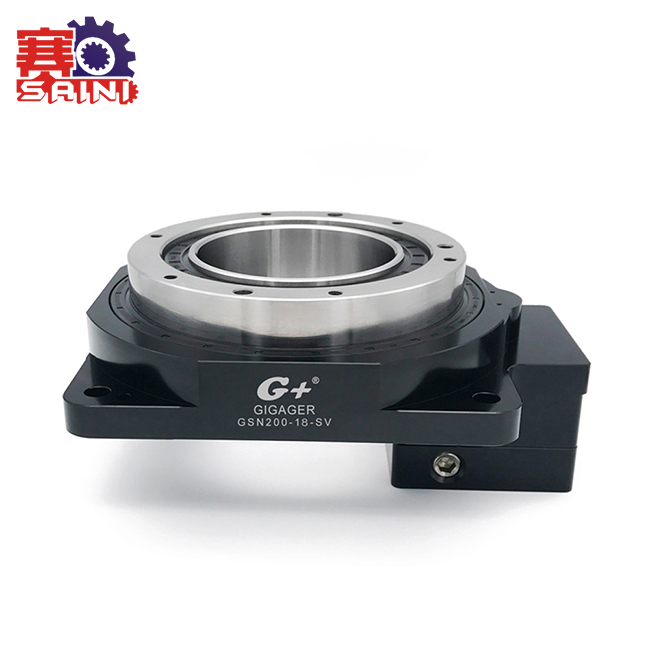

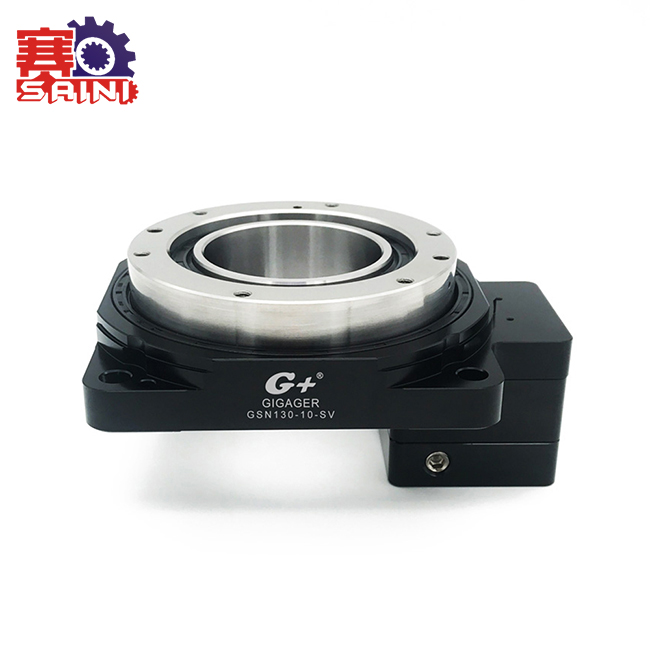

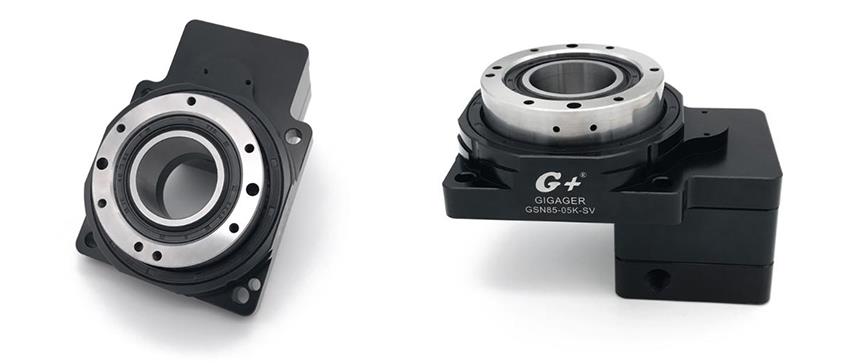

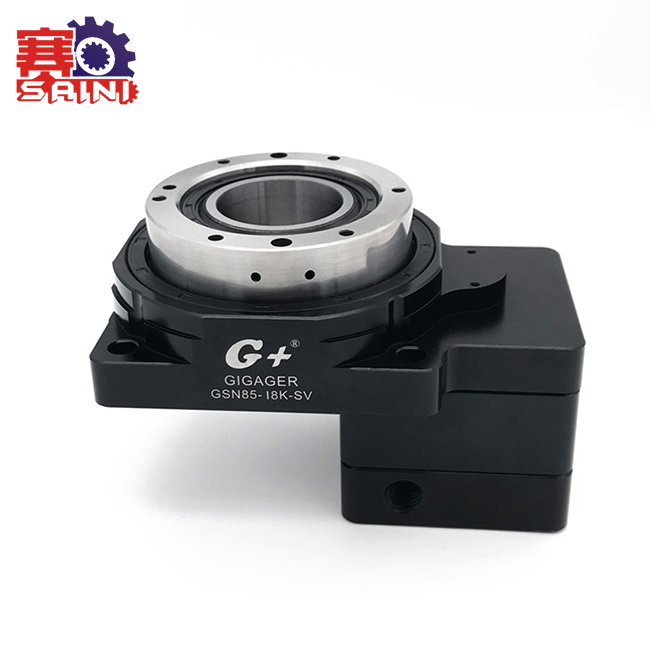

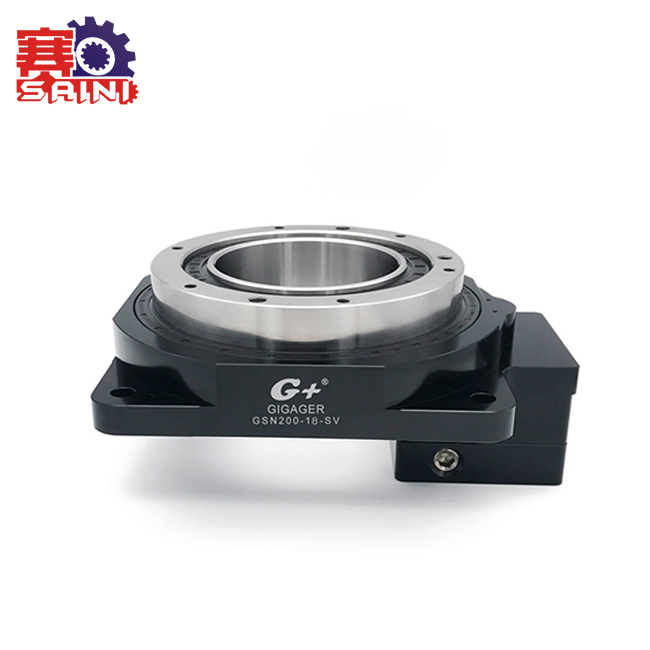

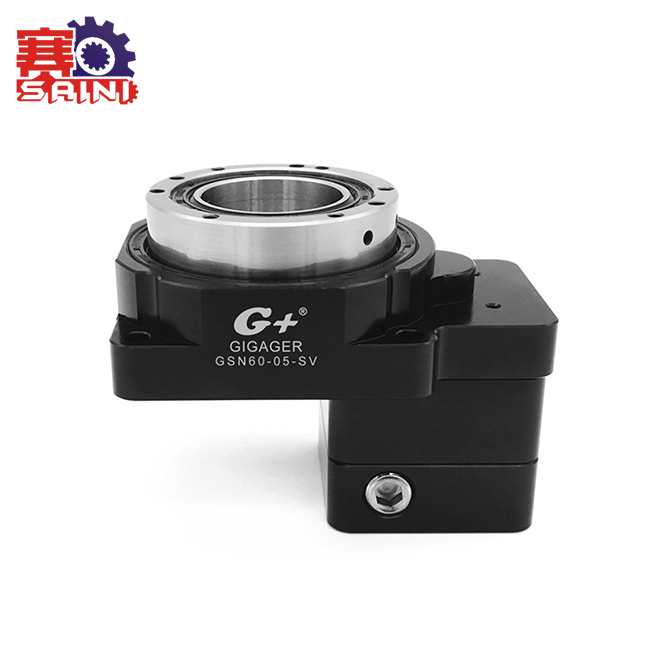

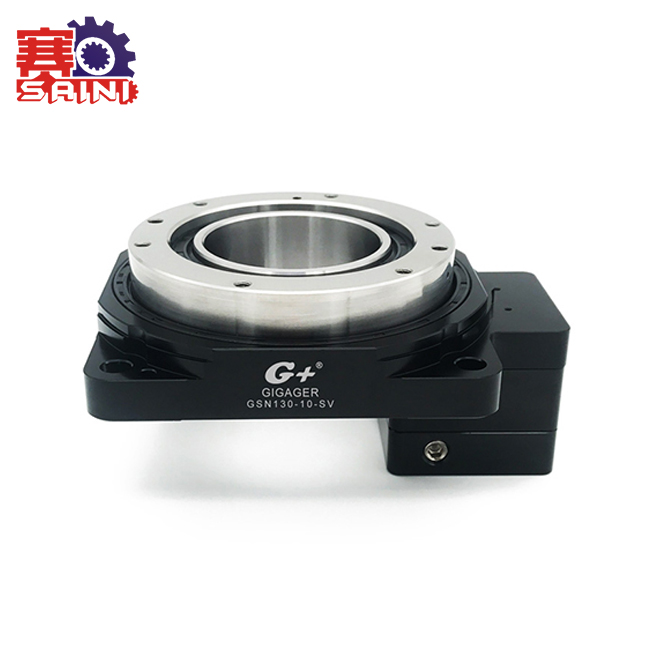

中空旋转平台SV标准型

产品详情

1、产品介绍

中空旋转平台是一种全新的旋转负载装置,它集高传动效率、高精度、高刚性、高性价比于一身,综合了伺服马达、凸轮分割器及直驱马达的优势。

使用高精度齿轮结构和径向轴承,提高了扭矩和刚性,承载更稳重,搭配伺服马达或步进马达可做任意角度分割,既可满足分割器无法实现的位数控制,定位精度又可媲美直驱马达,可在短时间内实现惯性负载的定位。

吉嘉设计师设计此标准款结构旨在为客户提供一款可与各品牌伺服马达或步进马达广泛匹配的空心旋转传动机构,让设计人员在设计机械结构时获得更大的设计自由度。



 2、产品特性

■ 通过直接连接可提高可靠性、降低成本

可直接将需要装置的工作台及机械手臂安装在旋转平台上。与使用皮带轮等机械零件相比,可减少机械设计、零件调配、皮带状态调整等环节耗费的时间与费用。

■ 马达配置

可自由选配各品牌步进马达或伺服马达。

■ 无齿隙的高精度定位

无齿隙,定位精度≦ 1min,重复定位精度可达 ±5弧秒

■ 大口径中空结构

配线、配管更方便简洁,在布线复杂的配线、配管环境下此特性的优势尤为突出。

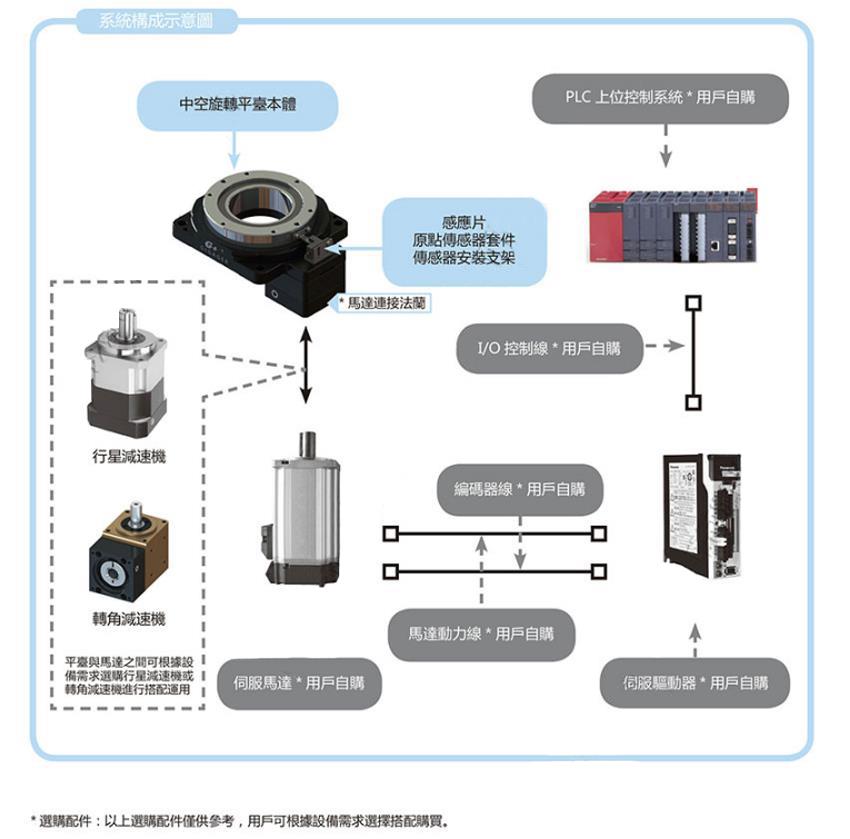

3、系统构成

 标准配置:平台本体×1台,原点传感器套件×1套,感应片×1件,传感器安装支架×1套,其余为客户自购配件。

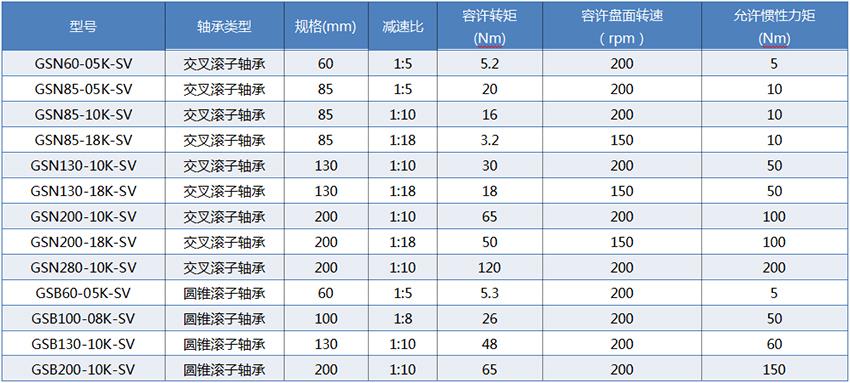

4、中空旋转平台SV标准型供应型号

     有关详细信息,请联系客服索取目录。

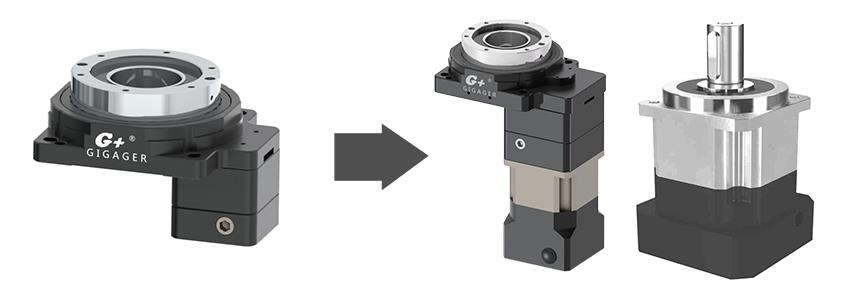

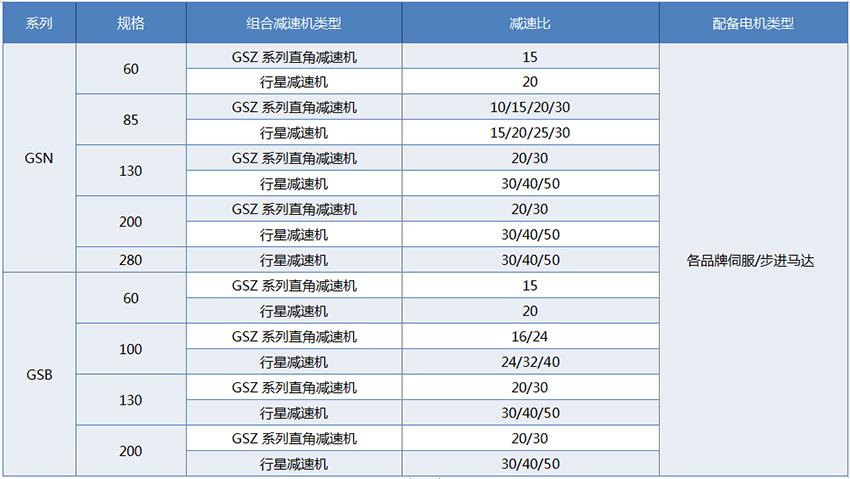

5.中空旋转平台与精密行星减速机或直角减速机组合可获得更大传动比


对于某些需要更大的传动比的场合,可以通过组合中空旋转平台与行星减速机或直角减速机来实现。





中空旋转台与行星减速器的组合展示





中空旋转台与直角减速机的组合展示






6.  中空旋转平台的应用

中空旋转平台可应用于数控分度装置,旋转台,军用雷达,激光打标机,陀螺测试,重力传感器测试,手机电子罗盘测试等精密电子产品。它还可用于机器人手臂关节,自动化生产线,测试设备,激光切割等。
