空心轴旋转中空转台减速器直齿锥齿轮传动设计
- 2019-09-21-

广东赛尼智能设备为您分析中空旋转平台减速机直齿锥齿轮传动的设计。

空心轴转台减速器的锥齿轮是锥齿轮的缩写。它用于实现两个交叉轴之间的传输。两轴交叉角S称为轴角。该值可以根据传输要求确定。通常,使用90°。

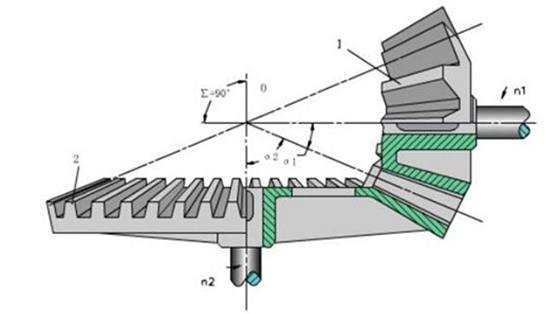

中空转台减速器锥齿轮的齿轮齿设置在截头圆锥上,齿轮齿从齿轮的大端到小端逐渐收缩,如下图所示。由于该特征,对应于圆柱齿轮的每个相关“圆柱体”在锥齿轮中变成“锥形”,例如分度锥,节锥,基锥,齿尖等。锥齿轮的齿由直齿组成。螺旋形和弯曲的牙齿。直齿锥齿轮和螺旋锥齿轮设计,制造和安装简单,但噪音高,用于低速传动(<5m / s)。弯曲锥齿轮具有传动平稳,噪音低,承载能力大的特点。适用于高速和重载场合。本节仅讨论S = 90°的标准直齿锥齿轮传动装置。

直齿锥齿轮传动

中空旋转平台减速器齿廓面的形成

直齿齿廓表面的形成类似于圆柱齿轮的形成。如下图所示,平面1与基锥2相切并且是纯滚动的。圆锥顶点O在平面上的任何直线OK的轨迹是渐开线锥。渐开线锥面和以O为球面,球面半径为半径的球面线AK为球面渐开线曲线,应为锥齿轮的大端齿廓曲线。然而,球面不能展开成平面,这给锥齿轮的设计和制造带来了许多困难。为此,生成替换球面渐开线的近似方法。
