凸轮间歇分割器安装过程
- 2019-10-09-

在工程领域中,通常参考凸轮分割器装置,统称为凸轮间歇分割器,因此,一些说法仍然基于凸轮分割器。那么我们赛尼的凸轮分割器的安装过程,今天小编给你大家讲解一下,凸轮分割器的安装过程。

1、机体的安装:

( 1 )、该分割器承受脉动负荷力矩作用,安装必须十分牢固。

由于本分割器安装面相对于输入、输出轴的垂直或平行度较高,设备的安装基面一定要保证使本分割器的输入、输出轴方向与设备所需的输入、输出方向同轴。不能偏斜或偏心。否则,不但影响到输出精度,而且会严重地损坏分割器。因为这时,该分割器处于不正常的受力状态。

( 2 )、该分割器是经精密加工和正确装配调整而得到的高精度分割机构。用户使用前,不得擅自调整、拆卸、组装。

( 3 )、确认该分割器安装面有无损伤,如有损伤,用油石修整。

( 4)、找正输入、输出轴的位置,加注定位销,均匀地拧紧螺钉。

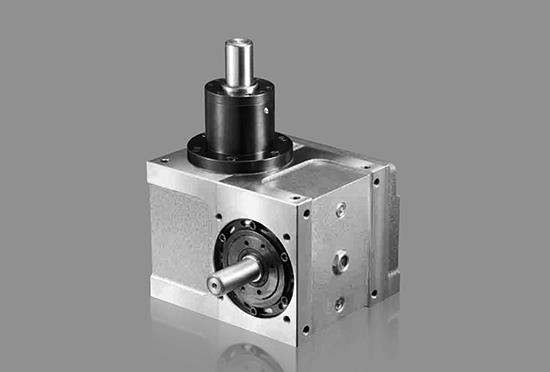

说到这里我在这里简单介绍一下这一凸轮分割器:

1、结构简单:主要由立体凸轮和分割盘两部分组成。2、动作准确:无论在分割区,还是静止区,都有准确的定位。完全不需要其它锁紧元件。可实现任意确定的动静比和分割数。

3、传动平稳:立体凸轮曲线的运动特性好,传动是光滑连续的,振动小,噪声低。

4、输出分割精度高:分割器的输出精度一般≤± 50 〃。高者可达≤± 30 〃。

5、高速性能好:分割器立体凸轮和分割轮属无间隙啮合传动,冲击振动小,可实现高速,达 900rPm.

6、寿命长:分割器标准使用寿命为 12000 小时。



2 、输入、输出轴的安装:

与分割器输入、输出轴有关的联接,应是在回转方向上刚性好,没有反向冲击、旋转稳定的联接。

在分割器的输入、输出轴上安装转台、链轮、皮带轮、齿轮、法兰盘等联接时要注意。

( 1)、输入、输出轴是精加工的 h6 级,孔径精加工成 H6 级,压入较理想。在此要避免孔、轴上下极限偏差的配合。键联接不能过松。

( 2 )、加工零件、附件、夹具、工具安装时,相对于工作台的偏心或工步误差要通过仪器检测调整消除。

( 3 )、绝对禁止用锤子强力击打,无理冲击。以免损坏分割器内部的凸轮和滚针轴承。

( 4 )、输入、输出轴及其外伸刚性轴不能无理架设,应进行充分的中心调整。
